Primăvara este momentul în care instalațiile fotovoltaice ar trebui verificate obligatoriu. Iarna supune sistemele PV unor solicitări mecanice și termice importante care pot genera defecte ascunse.
Nu doar variațiile de temperatură afectează instalația. Apar și fenomene specifice sezonului rece:
- zăpadă acumulată pe panouri
- îngheț și dezgheț repetat
- alunecarea bruscă a zăpezii de pe panouri
- formarea gheții pe cabluri și conectori
- tragerea mecanică a cablurilor de către gheață
În momentul în care zăpada alunecă de pe panouri, ea poate trage cablurile DC, mai ales dacă acestea nu au fost fixate corect de structură.
Dacă cablurile nu sunt bine ancorate:
- se produce mișcarea mufelor
- apare slăbirea contactelor
- crește rezistența de contact
În timp, aceste mici deplasări pot produce contact imperfect în conectorii MC4 – unul dintre cele mai periculoase defecte din instalațiile fotovoltaice.
Unul dintre cele mai frecvente și periculoase defecte în sistemele fotovoltaice este contactul imperfect în conectorii MC4.
Defectul poate părea minor, dar în realitate poate conduce la supraîncălzire, arc electric DC și chiar incendiu.
Cum identifici un contact MC4 defect
Semne vizuale ale defectului
• pin metalic erodat sau topit
• depuneri negre sau oxidare
• deformarea contactului
• izolație afectată termic
• miros de plastic ars
Aceste simptome indică faptul că în punctul respectiv s-a produs încălzire locală intensă.
Cum apare supraîncălzirea într-un conector MC4
Fenomenul este simplu din punct de vedere electric.
Puterea disipată într-un contact imperfect este:
P = I^2 R
unde
- I = curentul stringului fotovoltaic (<10A)
- R = rezistența de contact
În instalațiile fotovoltaice curenții sunt de obicei între 6 A și 15 A pe string.
Dacă apare o rezistență de contact chiar și foarte mică, încălzirea locală devine rapid critică.
Rezultatul:
• temperatură locală foarte mare
• oxidarea contactului
• arc electric DC
• evaporarea metalului din pin
Exact fenomenul vizibil în imaginile analizate.

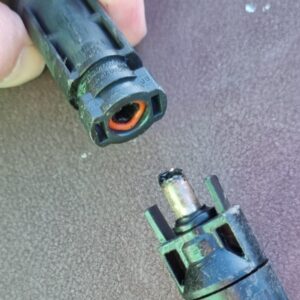

Cum arată un contact MC4 distrus

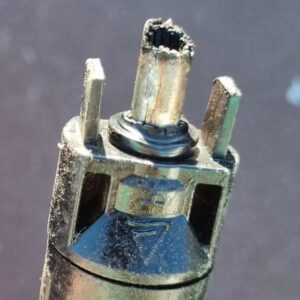

În imaginile de mai jos se observă evaporarea efectivă a pinului metalic.
Se pot observa:
• suprafață metalică erodată
• margini neregulate
• urme de arc electric
• deteriorarea mecanică a pinului
Acesta este un semn clar de arc electric DC în conector. Din păcate, defectul a fost descoperit abia după verificarea curenților pe fiecare string la intrarea în invertor, când s-a observat că un string nu mai producea curent și s-a pornit căutarea în teren. Putem spune că a fost identificat la timp, dar nu foarte devreme, deoarece la nivelul de topire al pinului exista deja un risc real de incendiu.
Cauzele cele mai frecvente ale defectului
1. Sertizare incorectă
Cea mai frecventă problemă.
Apare când:
• se folosesc clești nepotriviți
• sertizarea este incompletă
• conductorul nu intră complet în pin
Rezultatul este contact electric imperfect.
2. Conectori incompatibili
Foarte frecvent în instalații.
Se combină:
• MC4 original
• conectori compatibili (clone)
Diferențele de toleranță duc la forță de contact insuficientă.
3. Conector necuplat complet
Dacă mufa nu face click complet, apare rezistență de contact.
4. Oxidare sau contaminare
Praf, umiditate sau impurități pot afecta contactul.

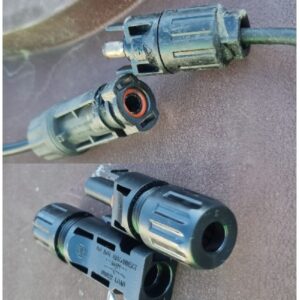

Exemplu comparativ: conector distrus vs conector nou
Diferențele sunt evidente:
| Conector corect | Conector defect |
|---|---|
| pin perfect cilindric | pin erodat |
| suprafață metalică uniformă | metal topit |
| contact ferm | contact instabil |
Posibile urmări ale unui contact imperfect
Un conector defect nu este doar o problemă minoră.
Consecințele pot fi:
1. Pierderi de energie
Contactul imperfect produce pierderi de putere.
2. Supraîncălzire locală
Temperatura poate depăși 200–300°C.
3. Arc electric DC
Arcul DC este extrem de periculos deoarece nu se stinge ușor.
4. Risc de incendiu
Una dintre cauzele principale ale incendiilor în instalațiile fotovoltaice.
Cum se remediază corect problema
Un conector MC4 deteriorat NU se repară.
Procedura corectă este:
- se taie complet conectorul defect
- se dezizolează cablul
- se montează pin nou
- se sertizează cu clește certificat MC4
- se verifică blocarea completă a conectorului
Importanța verificării periodice a instalației fotovoltaice
Primăvara este perioada ideală pentru verificarea instalației.
Se recomandă verificarea:
• conectorilor MC4
• stringurilor DC
• cablurilor expuse la UV
• punctelor de conexiune
• invertorului
O verificare anuală poate preveni defecte majore.
Concluzie
Un simplu contact imperfect într-un conector MC4 poate genera:
• supraîncălzire
• arc electric DC
• distrugerea conectorului
• risc de incendiu
De aceea:
Pentru a preveni astfel de probleme, beneficiarul poate face câteva verificări simple, dar foarte utile:
• verificarea vizuală a conectorilor MC4 – să nu existe plastic decolorat, topit, crăpat sau miros de ars în zona mufelor
• verificarea cablurilor pe structură – cablurile trebuie să fie bine fixate de structură și să nu fie tensionate sau trase de zăpadă, gheață ori de alunecarea acesteia de pe panouri
• monitorizarea producției pe fiecare string în invertor – dacă un string produce mult mai puțin sau deloc, este un semn clar că trebuie verificată instalația în teren
Aceste verificări simple pot ajuta la identificarea timpurie a unor defecte care altfel pot duce la supraîncălzire sau chiar incendiu.
