În instalațiile fotovoltaice există o observație pe care o fac aproape toți instalatorii după câțiva ani de experiență: cablurile care ies direct din panouri se defectează foarte rar.
În schimb, multe dintre problemele electrice care apar în timp într-un sistem fotovoltaic sunt legate de cablurile montate ulterior în instalație sau de conexiunile realizate pe teren.
De ce există această diferență?
Răspunsul ține de modul de proiectare, materialele utilizate și procesele industriale de fabricație.
1. Izolația cablurilor din panouri este mult mai robustă

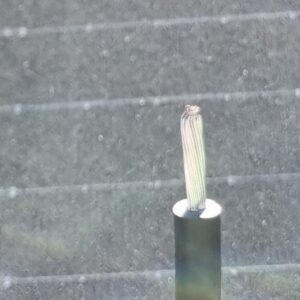

Un cablu fotovoltaic original se recunoaște imediat atunci când este dezizolat.
Caracteristici tipice:
- izolație groasă, elastică, de tip cauciucat
- rezistență foarte mare la radiație UV
- rezistență la ozon, umiditate și intemperii
- stabilitate la temperaturi foarte ridicate sau foarte scăzute
În multe cazuri, grosimea izolației este aproape comparabilă cu secțiunea conductorului de 4 mm².
Acest lucru nu este întâmplător. Cablurile fotovoltaice trebuie să funcționeze:
- permanent în exterior
- expuse direct la soare
- supuse dilatării și contracției termice
- expuse la vibrații produse de vânt.
2. Conductor multifilar flexibil
Conductorul cablurilor fotovoltaice este format din numeroase fire subțiri (multifilar).
Avantajele sunt importante:
- flexibilitate ridicată
- rezistență la îndoire repetată
- rezistență la vibrații
- risc redus de rupere internă.
În instalațiile electrice clasice, cablurile pot fi mai rigide. În mediul exterior al unui sistem fotovoltaic însă, flexibilitatea devine un factor critic de fiabilitate.
3. Conectorii sunt montați industrial, nu pe teren
Un alt aspect foarte important este modul în care sunt montate mufele.
Cablurile care ies din panouri sunt echipate cu:
- conectori montați automat în fabrică
- sertizare realizată industrial
- verificări de calitate standardizate.
În schimb, în instalațiile realizate pe teren:
- conectorii sunt montați manual
- calitatea depinde de sculele utilizate
- depinde de experiența instalatorului.
În practică, foarte multe probleme electrice apar tocmai în aceste puncte.
4. Mai puține conexiuni, mai puține puncte de defect
Cablurile panourilor au o caracteristică simplă, dar foarte importantă:
nu au îmbinări intermediare.
Cablul pleacă direct din:
- cutia de joncțiune a panoului
- până la conectorul standard.
În instalație însă apar frecvent:
- extensii de cablu
- conectori suplimentari
- îmbinări realizate manual.
Fiecare astfel de punct devine o posibilă sursă de defect în timp.
5. Proiectate pentru durata de viață a panoului
Panourile fotovoltaice sunt proiectate pentru:
25–30 ani de funcționare.
Prin urmare, cablurile integrate trebuie să respecte aceeași durată de viață.
Acest lucru înseamnă:
- materiale de calitate foarte ridicată
- standarde industriale stricte
- control riguros al fabricației.
Ce se observă în practică
După ani de exploatare a sistemelor fotovoltaice apare un tipar clar:
- cablurile originale ale panourilor rareori creează probleme
- defectele apar mai frecvent la:
- conectori montați pe teren
- extensii de cablu
- conexiuni realizate manual.
Concluzie

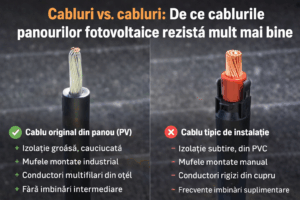

Diferența dintre cablurile panourilor și cele din instalație nu este întâmplătoare.
Cablurile integrate în panouri sunt:
- proiectate special pentru mediul exterior
- fabricate industrial cu control strict al calității
- echipate cu conectori montați automat
- protejate de o izolație groasă și foarte rezistentă.
Toate aceste elemente explică de ce defecțiunile apar foarte rar la cablurile originale ale panourilor fotovoltaice.
